1、分层思想

将复杂的流程分解为几个功能相对单一的子过程

（1）整个流程更加清晰，复杂问题简单化

（2）更容易发现问题并针对性的解决问题

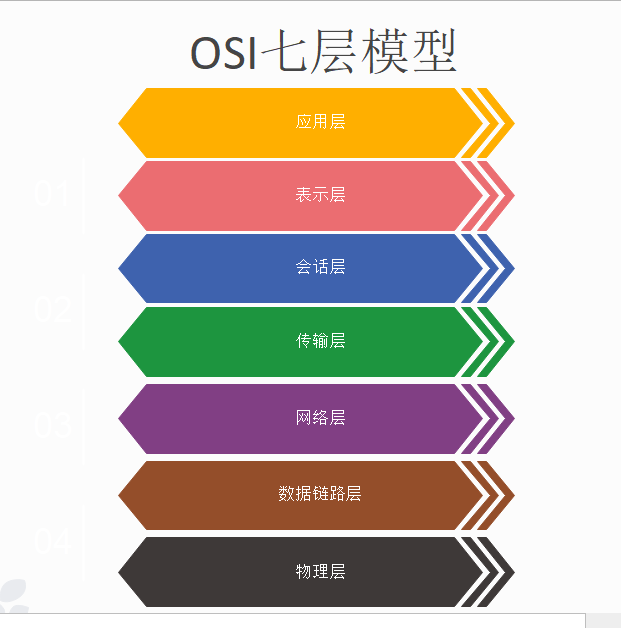

2、OSI七层参考模型

国际标准化组织（ISO）

1984年颁布了开放系统互连（0SI）参考模型

第七层应用层  网络服务与最终用户的一个接口（用户操作）

人机交互窗口，把人的语言输入到计算机当中。例如，在QQ的对话窗口输入字符

第六层表示层  数据的表示、安全、压缩（人的语言翻译成计算机）

将接收到的数据翻译成二进制数组成的计算机语言，并对数据进行压缩和解压、数据加密和解密等工作

第五层会话层  建立、管理、中止会话（通信软件建立会话，比如：QQ）

管理是否允许不同机器上的用户之间建立会话连接关系

第四层传输层   定义传输数据的协议端口号，以及流控和差错校验（防火墙、端到端）

将上层数据分片并加上端口号封装成数据段，或通过对报文头中的端口识别，实现网络中不同主机上的用户进程之间的数据

第三层网络层   进行逻辑地址寻址，实现不同网络之间的路径选择（路由器）

将上层数据加上源和目的方的逻辑（IP）地址封装成数据包，实现数据从源端到目的端的传输

第二层数据链路层  建立逻辑链接、进行硬件地址寻址、差错校验等功能（交换机   网卡）

将上层数据加上源和目的方的物理（MAC）地址封装成数据帧，MAC地址是用来标识网卡的物理地址，建立数据链路；当发现数据错误时，可以重传数据帧

第一层物理层   建立、维护、断开物理连接（网卡、网线、光纤、集线器、中继器、调制解调器）

报文头部和上层数据信息都是由二进制数组成的，物理层将这些二进制数字组成的比特流转换成电信号在网络中传输

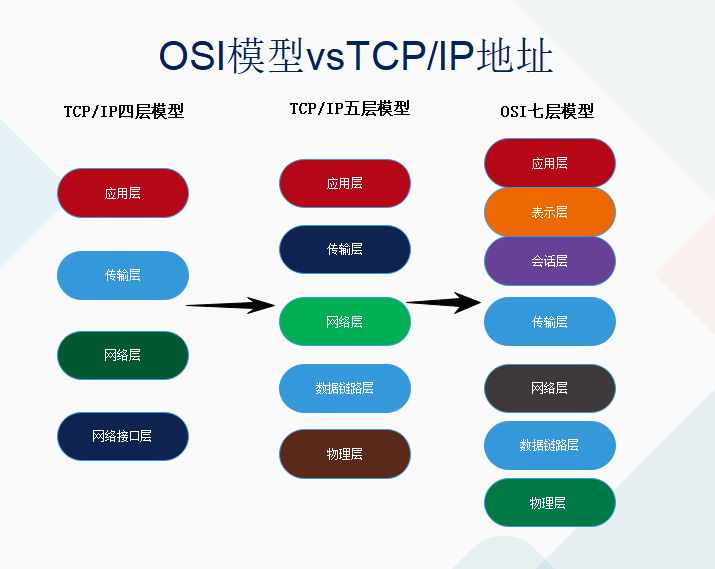

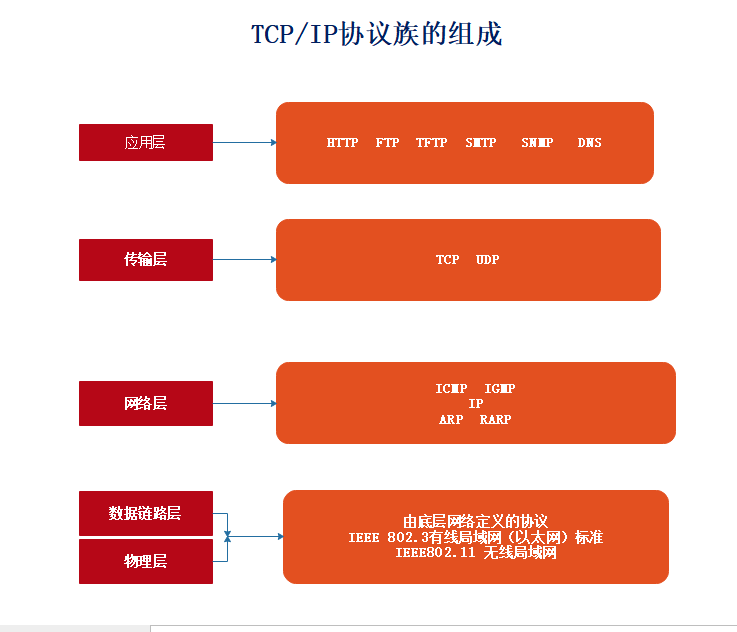

3、TCP/IP协议族

应用层：HTTP（无安全 加s二次加密） FTP TFTP SMTP SNMP DNS

传输层：TCP（安全稳定） UDP（高效率）

网络层：ICMP IGMP IP ARP（解析MAC地址） RARP（逆向解析··）

数据链路层 物理层：由底层网络定义的协议

IEEE 802.3有线局域网（以太网）标准

IEEE802.11 无线局域网

4、数据封装与解装过程

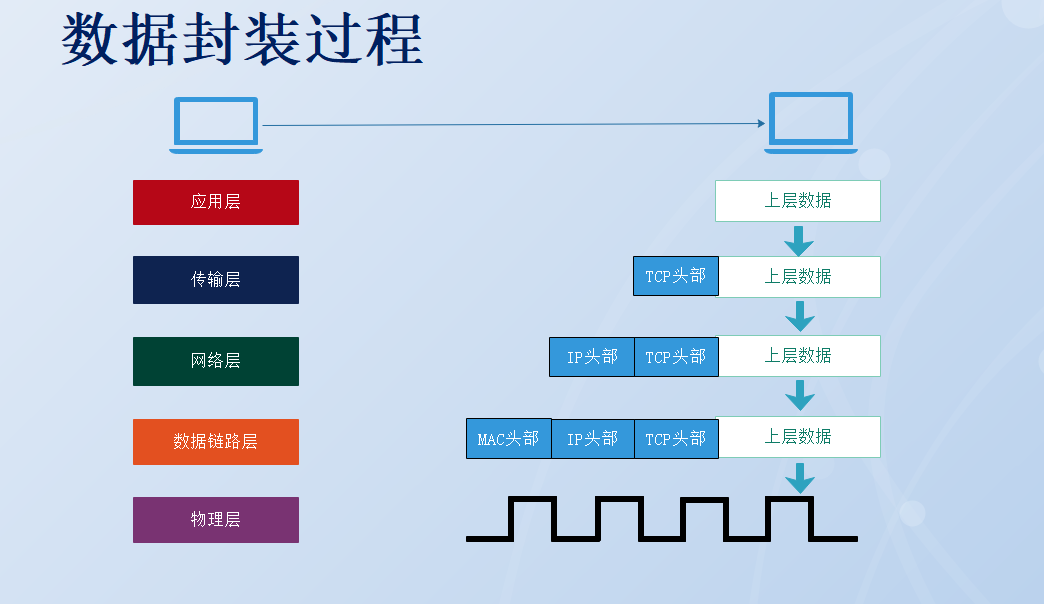

数据封装过程由图所示

从上到下，例左边为A电脑，右边为B电脑，第一步由A到B进行传输

第一步：A电脑开始人机交互，打开网络频台，输入信息到电脑段，将所收到的数据翻译成二进制并压缩和加密，建立会话连接关系。

第二步：传输层将上层数据分片并加上端口号封装成数据段传输到下一层。

第三步：将上层数据加上源和目标的逻辑（IP）地址进行封装成数据包，实现数据从源端到目的端的输出。

第四步：将上层数据加上源和目的方的物理（MAC）地址封装成数据帧：MAC地址是用来标识网卡的物理地址，建立数据链路。当发现数据错误时，可以重传数据帧。

第五步：物理层接受到上层数据，将数据的二进制组成的比特流转换成电信号在网络中传输。

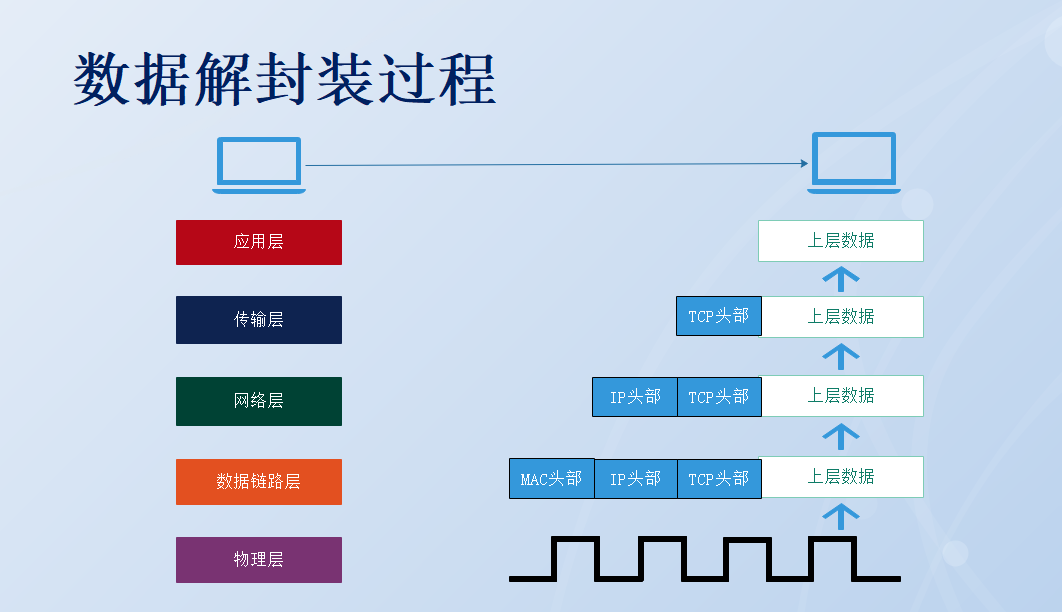

数据解封装过程由图所示  由下到上

第一步：物理层发送二进制数组成比特流发往上一层。

第二层：数据链路层接收后，对数据进行下一步识别MAC物理地址，识别无误拆除MAC头部再发往上一层。

第三步：网络层接收后，对逻辑地址（IP）进行识别，识别无误拆封IP头部发往上一层

第四步：传输层识别上层数据的端口号，识别无误拆封TCP头部。

最后进入应用层，传输进入人机操作页面。

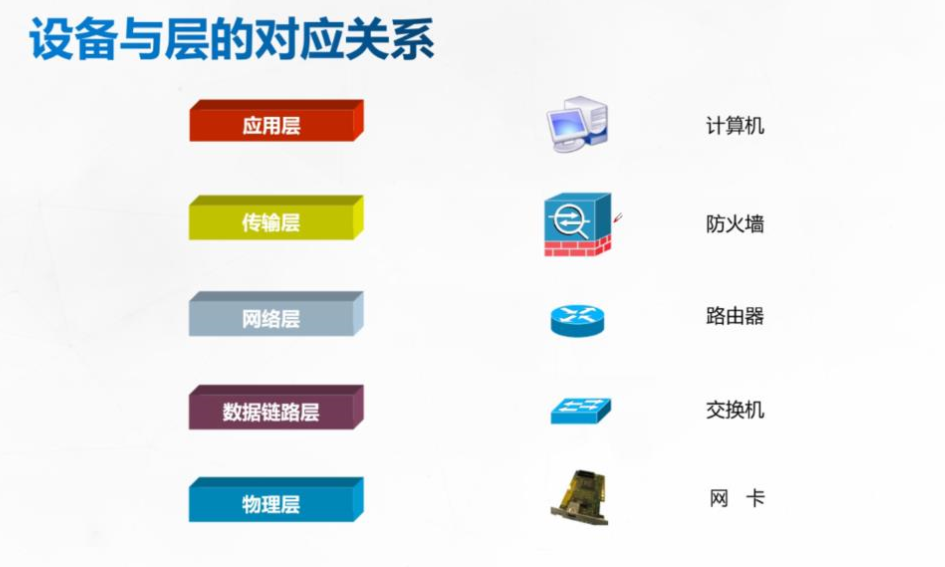

5、设备与层的对应关系

1. 总结

通过将网络传输流程细致的划分，使每一层都有单一的功能，在后续的传输过程中，无论是那一层出现了问题，都可以快速的找到问题所在以及制定解决方案。通过将网络传输的细致分层，也是大大的提高了工作中的便捷度。
